ReactNative WebView 렌더링 성능 분석

웹뷰 성능분석 계기

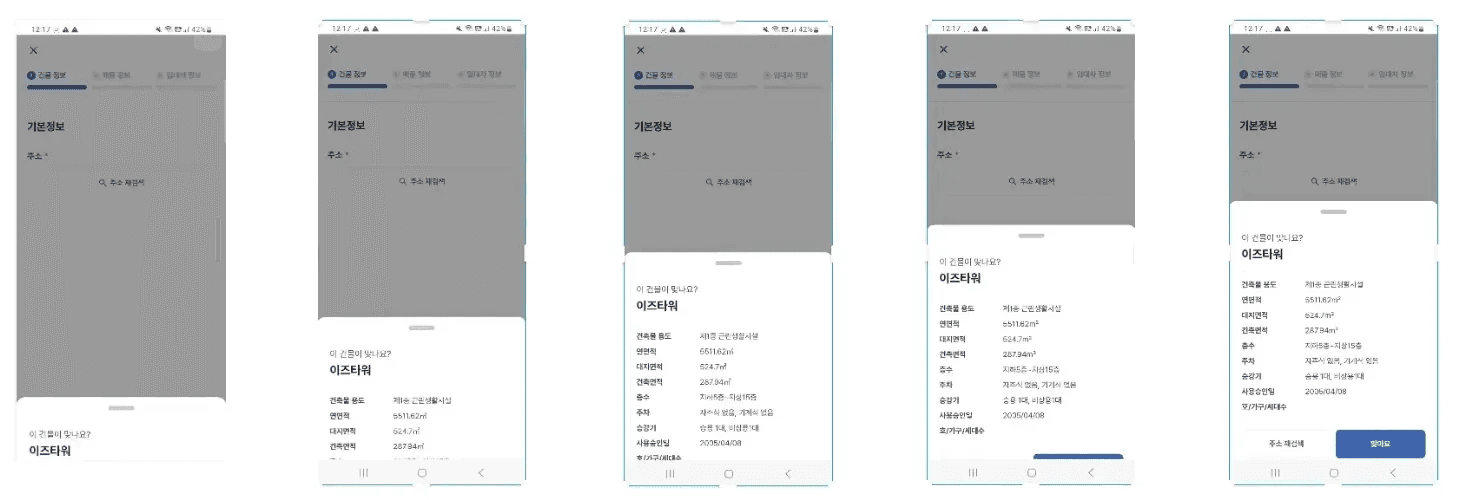

ReactNative의 WebView 안에서 바텀시트 애니메이션을 구현했는데 S20+에서 약간의 버벅거림이 확인되었다.

갤럭시 S20+는 출시된지 4년이나 지난 기기니까 성능이 떨어져서 그렇지 않을까 생각해서 그냥 넘어가려 했다. 하지만 2018년에 출시된 아이폰 XR은 버벅이지 않았다. 여기서 궁금해졌다.

문제 정밀분석

우선 “버벅거림” 을 정의하기 위해서 정상동작에 대해 생각해보았다.

바텀시트는 일정 높이까지 0.1초 만에 올라온다. 초당 60프레임이면 6프레임이 필요하다.

바텀시트가 빠르게 올라오다 정해진 높이에서 감속하는 움직임을 함수화 하면 아래와 같다.

y = √(1 - (x - 1)²)

x는 0에서 1의 실수

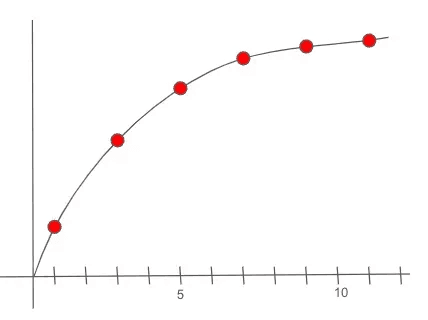

이상적인 프레임 분할을 한다면 아래 그림과 같이 6개의 프레임을 순서대로 렌더링 해주면 인간의 눈에는 아주 부드러운 애니메이션으로 인식될 것이다.

0.1초에 6프레임이니까 1프레임에 16.6ms다. WebView가 reflow, paint, compositing 과정을 0.166초 안에 완료하지 못해서 프레임 드랍이 발생하는 것이었다.

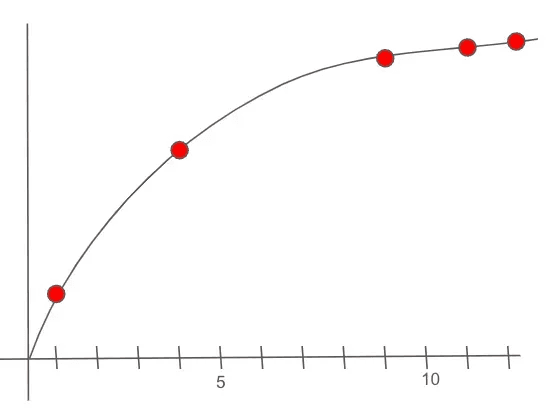

프레임 드랍이 발생하는 현상을 동영상으로 녹화해서 저속으로 측정한 결과 5개의 프레임일 뿐 아니라 2~3번째 프레임에서 드랍이 발생하는것으로 보였다.

원인을 찾았으니 이제 해결만 하면 된다.

해결방법

바로 생각나는것은 웹뷰안의 로직을 개선하는것이다. CSS는 transition을 사용하고 will-change를 사용하라 등등… 하지만 이미 적용되어있었기 때문에 더 할 수 있는건 없었다. 그래서 WebView를 보았다.

WebView에서 2개의 prop을 찾았다. androidHardwareAccelerationDisabled, androidLayerType

androidHardwareAccelerationDisabled 이 property는 2019년에 안드로이드9 에서 웹뷰가 안되는 이슈로 인해 추가되었는데 react-native-webview v10.8.0 에서 androidLayerType 으로 통합되면서 deprecated 되었다.

androidLayerType은 “none”, “software”, “hardware” 3가지가 있는데 “hardware”는 GPU, “software”는 CPU를 말한다.

androidLayerType 설명을 보자

• none (default) - The view does not have a layer.
• software - The view has a software layer. A software layer is backed by a bitmap and causes the view to be rendered using Android's software rendering pipeline, even if hardware acceleration is enabled.
• hardware - The view has a hardware layer. A hardware layer is backed by a hardware specific texture and causes the view to be rendered using Android's hardware rendering pipeline, but only if hardware acceleration is turned on for the view hierarchy.

hardware 가속시 view의 canvas의 paint 작업을 GPU로 수행한다.

software면 CPU로 처리하는데 메모리의 cache를 사용한댄다. 큰 HTML 조각을 렌더링 하려고 하면 메모리 부족으로 화면에 출력이 안될수도 있다고 언급하는데 실제로 안된다는 리포트가 많지만 나는 확인하지 못했다.

androidLayerType을 hardware로 하니까 프레임드랍 현상이 사라졌다. 이제 정리하려 했는데 이 androidLayerType이 얼마나 효과가 있는건지 궁금해졌다.

디바이스별 웹뷰 렌더링 성능 분석

실험 설계

웹뷰의 렌더링 성능을 측정하는 실험을 설계해봤다.

1. 화면에 SVG 파일을 300개씩 random 사이즈로 렌더링 한다.
2. 다 그렸으면 지우고 1번으로.
3. 100회 반복 실시. 악!

이런 테스트를 상상해봤다.

React에서 다 그렸다는것을 어떻게 인식할수 있을까? useLayoutEffect 와 useEffect를 사용했다.

useLayoutEffect(() => {
  if (startTimeRef.current === null) startTimeRef.current = performance.now();
}, [items]);

useEffect(() => {
  againRender();
}, [items]);

const againRender = () => {
  if (repeaqRef.current >= 100) {
    const performanceTime = Math.round(
      performance.now() - startTimeRef.current,
    );
    setPerformanceTime(performanceTime);
    console.log('performanceTime', performanceTime);
    return;
  }
  repeaqRef.current += 1;
  setItems(makeRandomKeys(300));
};

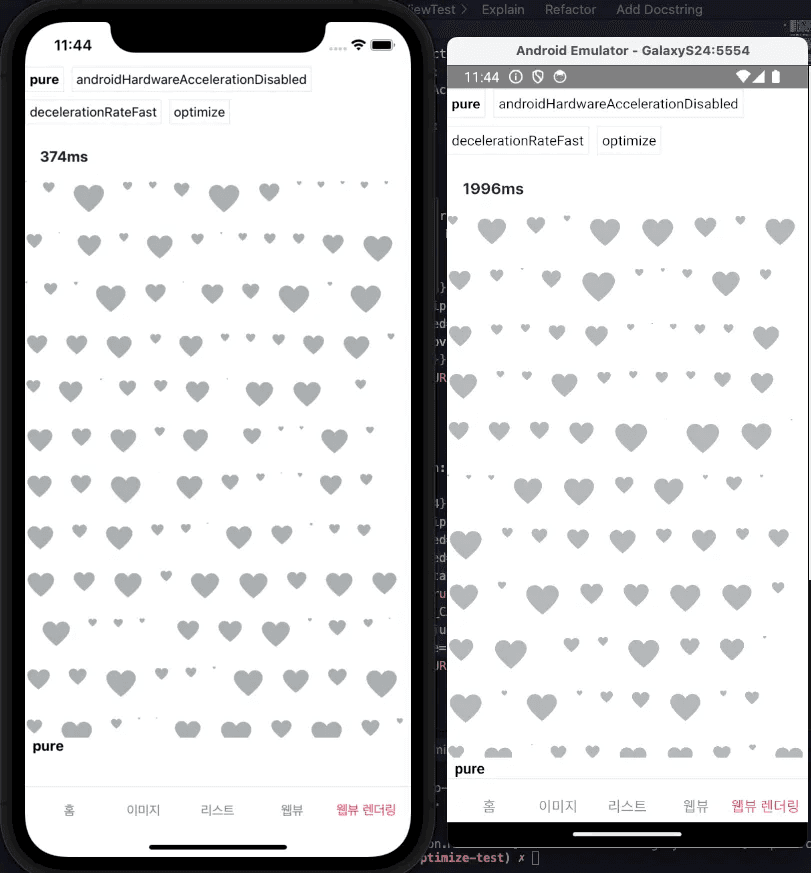

하트 svg 아이콘 300개를 랜덤한 크기로 (0 ~ 40px)로 생성 → 렌더링 완료 → 지우고 반복 100회 하고 소요시간을 표시하는 벤치마크를 구현했다.

실험 결과

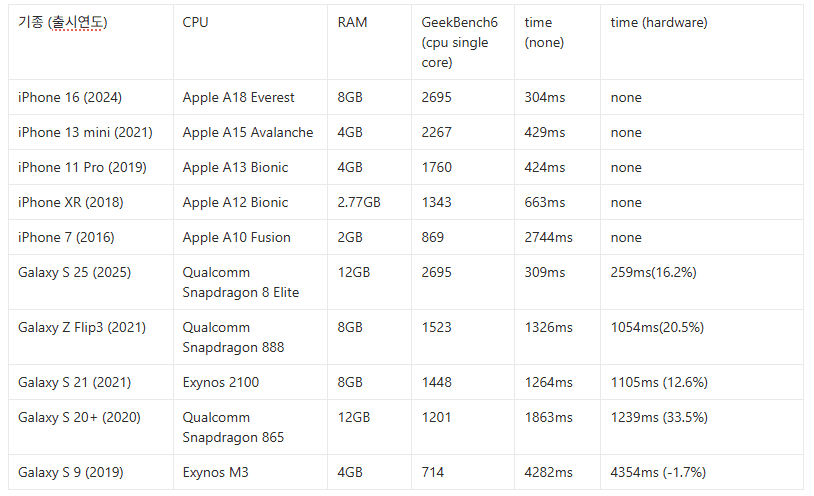

보유한 테스트 기기들로 테스트를 진행했다. 실험은 5번 반복해서 평균을 측정했다.

의외의 결과가 나왔는데 아이폰이 갤럭시보다 성능이 3년정도 앞섰다. RAM 용량이나 멀티코어 스펙은 보통 갤럭시가 앞서는데 아이폰이 갤럭시보다 3년은 앞선 결과를 보였다. 웹뷰의 렌더링 성능은 싱글코어와 높은 상관관계가 있어보인다.

애플은 반도체 칩부터 OS, 브라우저 까지 모든 파이프라인을 최적화 하는 반면 갤럭시는 퀄컴, 삼성, Android 각자 따로따로 개발을 해서 최적화에서 약간 밀리는게 아닌가 하는 상상을 해본다.

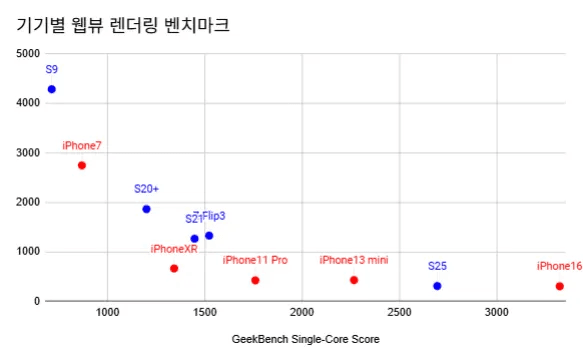

위 실험 결과를 차트로 표시했다.

x축은 GeekBench Single-Core Score

y축은 위 테스트 소요시간. 단위는 ms

빨간색은 아이폰 파란색은 안드로이드

ios, android 모두 300ms에 수렴한다.

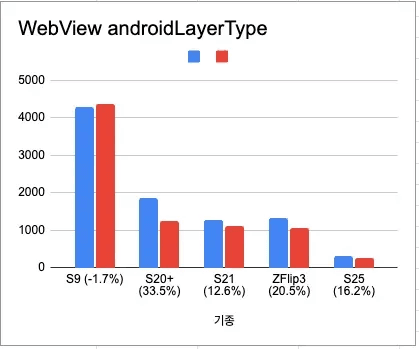

안드로이드 기기의 경우 gpu가속을 하면 기기마다 편차는 있지만 20%정도의 성능 향상이 관측된다.
